Гидроабразивная резка металла — это высокоточная и универсальная технология обработки, основанная на использовании струи воды с добавлением абразивных частиц, подаваемой под высоким давлением. Этот метод позволяет выполнять резку практически любых металлов — от мягкого алюминия до сверхпрочных сталей — без термического воздействия на материал. Благодаря своей точности, экологичности и способности работать с разнообразными формами и толщинами, гидроабразивная резка завоевала широкое применение в машиностроении, аэрокосмической промышленности, строительстве и других отраслях.
Главная особенность этой технологии — отсутствие теплового воздействия, что отличает её от таких методов, как лазерная или плазменная резка.
Как работает гидроабразивная резка?

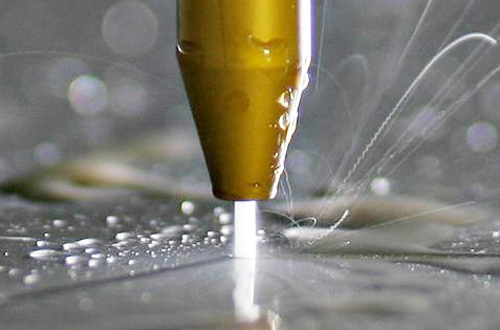

Процесс начинается с подачи очищенной воды в насос высокого давления, где она нагнетается до 20 000–60 000 PSI (фунтов на квадратный дюйм). Через крошечное отверстие из сапфира, рубина или алмаза формируется мощная, сфокусированная струя. Для резки твердых материалов в неё добавляется абразив, образующий смесь, способную разрушать практически любую поверхность.
Основные этапы:
- Фильтрация воды – удаление примесей.
- Нагнетание давления – с помощью гидравлических насосов.
- Формирование струи – через прецизионное сопло.
- Смешивание с абразивом – в камере смешивания.
- Резка – струя управляется ЧПУ по заданной траектории.
- Сбор и утилизация отходов – повторная фильтрация воды и удаление использованного абразива.
Виды гидроабразивной резки
- Чистая водоструйная резка – используется для мягких материалов (резина, текстиль, пена).
- Абразивная резка – применяется для обработки твёрдых материалов (металлы, стекло, керамика, камень).
Преимущества гидроабразивной резки
- Широкая совместимость – подходит для большинства материалов.
- Высокая точность – допуски до ±0,005 дюйма.
- Отсутствие термического влияния – нет деформаций и окалины.
- Экологичность – нет газов, искр или вредных испарений.
- Минимальная последующая обработка – благодаря чистым срезам.
Недостатки метода
- Низкая скорость обработки по сравнению с лазером или плазмой.
- Высокая стоимость оборудования и сопутствующих систем.
- Шумность процесса – особенно при использовании абразива.
- Ограниченность по форме – преимущественно плоские заготовки.
- Затраты на расходники – абразив, фильтры, насосы.
- Большое потребление воды – особенно в регионах с её нехваткой.
Сравнение с другими методами резки
Критерий |
Гидроабразивная резка |
Лазерная резка |
Плазменная резка |
Кислородно-топливная резка |
Тип воздействия |
Механическое (холодное) |
Тепловое |
Тепловое |
Тепловое |
Точность |
Высокая |
Очень высокая |
Средняя |
Низкая |
Материалы |
Почти любые |
Ограничены |
Электропроводящие |
Только металл |
Термическое влияние |
Отсутствует |
Присутствует |
Присутствует |
Присутствует |
Стоимость оборудования |
Высокая |
Высокая |
Средняя |
Низкая |
Расходные материалы |
Абразив, вода |
Газ, линзы |
Газ |
Кислород, топливо |
Толщина, мм | RZ20 | RZ40 | RZ60 |
---|---|---|---|
2 | 118 | 91 | 69 |
3 | 153 | 111 | 81 |
5 | 218 | 139 | 95 |
8 | 412 | 264 | 179 |
10 | 559 | 358 | 243 |
12 | 716 | 459 | 312 |
16 | 1062 | 681 | 462 |
18 | 1251 | 815 | 543 |
20 | 1444 | 927 | 629 |
25 | 1970 | 1265 | 858 |
30 | 2549 | 1632 | 1106 |
40 | 3826 | 2454 | 1668 |
50 | 5309 | 3401 | 2302 |
60 | 6937 | 4446 | 3007 |
70 | 8671 | 5594 | 3797 |
80 | 10617 | 6846 | 4645 |
90 | 12688 | 8258 | 5594 |
100 | 15301 | 9634 | 6586 |
Гидроабразивная резка в компании «В-Металл»
Компания «В-Металл» предоставляет услуги гидроабразивной резки металлов и других материалов с использованием современного оборудования и систем ЧПУ. Мы выполняем высокоточные и аккуратные разрезы по индивидуальным чертежам, обеспечивая минимальные допуски и чистую кромку без термических деформаций.
